詳細情報 |
|||
名前: | 波形を付けられる3/5/7の層-カートン箱のための板生産ライン | サイズ: | 1800mm-2500mm |
---|---|---|---|
速度: | 100m/min | 総力: | 100kw |
ラインの全長: | 52m | フルートのタイプ: | 顧客の必要性に従って |
主要な機械: | 片面機、予熱器、NCは機械、等を断ち切った。 | 最高。圧力: | 1.3Mpa |
ハイライト: | 7つの層カートンの生産ライン,100m/Minカートンの生産ライン,100kw 5つの層自動波形の植物 |
製品の説明

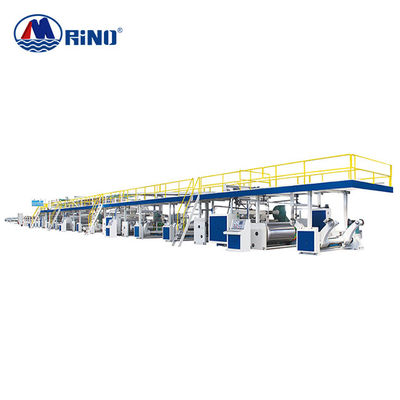

波形を付けられる3つの5つの7つの層-カートン箱のための板生産ライン
波形の機械紹介-板生産ライン
波形を付けられる-板生産ラインは波形箱の生産企業の主生産設備であるタイル ラインとして短縮される。波形を付けられる-板生産ラインはカートン包装企業の最も重要な生産ライン装置である。主に含んでいるかどれが片面機機械、原紙掛け、NCは機械、予熱器および両面機、等断ち切った。
変数
最高。ペーパー幅: | 1800mm |
最高。波形を付けるロールの幅 | 1870mm |
最高。機械の速度 | 100m/min |
フルートのタイプ: | クライアント要求に従うフルートのタイプ |
蒸気の消費:2000kg/hour働き。圧力:1.0-1.1MPa 最高。圧力1.3Mpa |
|
力は要求した: | 380V、3-phase 50Hz |
総力: | 普通約款のための100kwについて |
ラインの全長: | 52メートル。 |
いいえ | 機械はリストする |
1 |

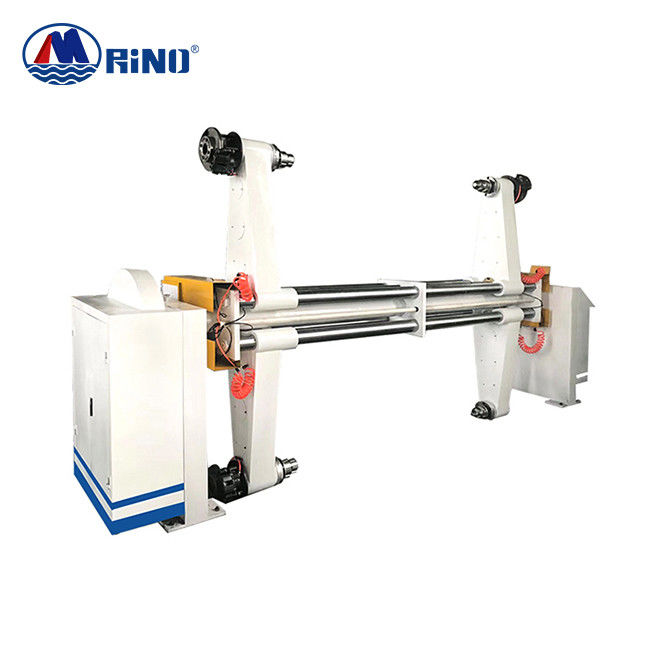

油圧原紙掛け --サポート2 Dia.1500mm製紙工場 --トラックそしてトロリーを含んでのための製紙工場を運びなさい --空気ブレーキおよびばねのクラッチ |
2 | 予熱器(RG) Ø600mm |
3 |
Fingerless片面機(SF-280) --ドラムが付いている波形を付けるローラーDia.280mm。 --ドラムが付いている出版物のローラーDia.280mm。
|
4 |
頭上式橋 --二重真空の張力制御 --電気ペーパー方法制御 |
5 |
二重層予熱器(RG) Ø600mm |
6 |
接着剤機械GM-B --接着剤のローラーはめっきされて浮彫りになり、クロム染料で染める |
7 |
両面機(SM-S) --質の綿ベルト1setを含んでいること --ドライブ ロール立場を含んで --12のPC (16 x 600MM)の暖房版を含んで |
8 |
薄い刃スリッター スコアラーZQS --5本のセット スリッター ナイフおよび8セットのスコアラーの車輪 --自動粉砕のナイフ |
9 |
N.Cの締切り(コンピュータ化された順序の変更) --完全なサーボ計算機システムを使って |
10 | ペーパー シート配達 |
11 | 機械を作る接着剤 |
12 | 内部蒸気の管システム |
13 | 内部電気システム |
14 | 圧縮機械の空冷方式 |
波形の片面機機械
機械紹介
*設計速度:100m/min.
*クロム処置とめっきされる硬度HRC58-60のための熱処理を用いる48CrMo合金鋼から、成っている波形のローラー表面。
*波形を付けるローラー:ドラムとのDia.280mm。
*出版物のローラー:ドラムとのDia.320mm。
* Fingerless設計が高速製造業の完全なフルートの形成を提供する吸引に掃除機をかけなさい。
*ジンバルの運転者システム。連続した安定性を改善するために動的振動を分ける個々の液浸オイル ギヤ タイプ ドライブ箱維持のために容易そして速いです
*ローラーをつけること:表面はめっきされる網の設計およびクロムと浮彫りになる。
*上部の波形のローラー、プレッシャー ローラーおよび空気システムによって制御される接着剤のローラーの調節。
*予備加熱およびあらかじめ調整するローラーと…。
NCは機械を断ち切った
幅 | 1800mm |
切断長さ | 500-9999mm |
順序の保存 | 999orders |
精密の切断 | ±1mm |
力 | 11kw |
Kniveのローラーの直径 | 190mm |
Max.productionの速度 | 100m/min |
機械紹介
1. 特別な構造のタイプ、良質のウォールボードおよび座席、信頼でき、しなやかで優雅。
2. のために容易な双方のウォールボードの腕時計窓によって製造業および維持で見なさい。
3. 部分を運転して密閉を油を差したり、確かめる安定性が高い高精度に採用する。
4. 高精度および剛性率のラップ ギヤ、高速、オイルのフェルトの潤滑のためのスーツを仕事生命を延長するために採用する。一致する切刃の正確さ未加工端のないカートン シートを保障しなさい。
5. 高精度の切断シャフトおよび切断の座席、信頼でき、しなやかで優雅。
6. 変更の刃の特別な構造の設計、容易および速いです刃を変えるため。
7. 厳しく全システム設計C.Eの標準は、厳しくパスの企業コンピュータ テスト、良質、長い仕事の生命および安定性を保障する。
